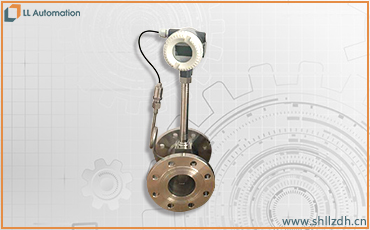

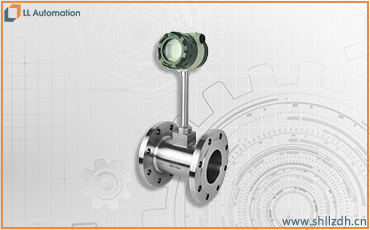

LL內螺紋連接溫壓補償渦街流量計

內螺紋連接溫壓補償渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用。

內螺紋連接溫壓補償渦街流量計產品特點：

無可動部件，長期穩定，結構簡單便于安裝和維護

傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式

精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%

測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20

壓損小（約為孔板流量計的1/4～1/2），屬于節能流量儀表

安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝

采用消擾電路和抗震動傳感頭，具有抗環境振動性能

采用超低功耗單片微機，1節3V10AH鋰電池可使用5年以上

由軟件對儀表系數非線性進行修正，提高測量精度

采用EPROM對累積流量進行掉電保護，保護時間大于10年

技術參數：

執行標準	渦街流量計（JJG1029-2007）
儀表口徑	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力（Mpa）	1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制）
精度等級	液體：±1% 氣體或蒸汽：±1.5%、±1%
量程比	1：6 — 1：30
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-40℃～+250℃、-40℃～+320℃ 環境溫度：-20℃～+60℃ 相對濕度：5%～95% 大氣壓力：86Kpa～106 Kpa
信號輸出功能	脈沖信號、4～20mA信號
通訊輸出功能	RS485通訊輸出、HART協議等
工作電源	外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級	ExiaIICT5或ExdIIBT6
防護等級	IP65或高（可訂制）
