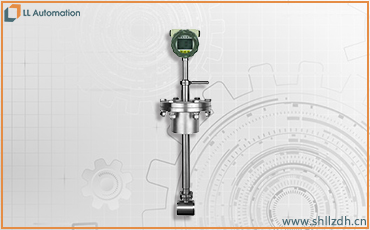

LL-LUCB型插入式渦街流量計

LL-LUCB型插入式渦街流量計主要用于行業工業管道中大口徑氣氣體、液體、蒸汽介質流體的流量測量。采用壓電應力式傳感器，可K性高，可在-20°C ~ +250°C的工作溫度范圍內工作。符合有關規定，在環形截面封閉管道中的流體流量測定一在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4 ~ 20mADC電流信號。

技術參數：

公稱通經（mm）	200～1500
儀表材質	1Cr18Ni9Ti
公稱壓力（Mpa）	PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃）	－40～+250℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級	示值的±2.5%
量程比	1:10；1:15
阻力損失系數	Cd<2.6
輸出信號	傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器：兩線制4 ~ 20mADC電流信號
供電電源	傳感器：、+24VDC 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	KVVP3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65
允許振動加速度	1.0g

LL LUCB型插入式渦街流量計主要特點：

1、可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有抗環境振動性能；
6、可測介質溫度達+250℃；
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。

型號及功能選擇：

	插入式渦街流量計
代號	口徑	流量范圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3）
		液體			氣體
200	200mm	75~750			500~5000
250	250mm	110~1100			800~8000
300	300mm	160~1500			1560~
400	400mm	180~3000			2750~
500	500mm	300~4500			4300~
600	600mm	450~6500			6100~
800	800mm	750~			11000~
1000	1000mm	1200~			17000~
>1000		協議			協議
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	脈沖
		F3	RS485通訊接口
		F4	HART協議
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
					代號	功能2
					E	2.5級
					T1	常溫
					T2	高溫
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	內部3.6V供電
					D2	DC24V供電
					B1	不銹鋼
					B2	碳鋼
					A	帶球閥

安裝步驟：

1．在管道上用氣焊開一個略小于φ100mm 的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利。
2．在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
3．將球閥及傳感器安裝在焊接好的發蘭上。
4．調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向需與方向標上的指示箭頭保持一致。
5．均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)。
6．檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需注意人身安全）若有泄露請重復步驟 5、6。

定位尺寸:
