高壓系列 / TCMH 0450科氏力氣體質量流量計

TCMH 0450是TRICOR公司的高壓科氏力質量流量計，有三種壓力額定值:414 bar、690 bar和1050 bar (6000 psi、10000 psi和15200 psi)。在化學加注的應用中(NACE認證)，U型管的材料可選擇為316不銹鋼或山特維克合金HP 160，可以在加氫站的應用中較好地消除“氫脆化”現象。在加氫站的應用中，TCMH 0450是第一臺獲得MI-002 / OIML137認證的科氏力質量流量計。

產品特點：

高生產力

定制安裝長度

節省可觀的安裝成本

可重現性

高產品性能

技術參數：

標稱流量范圍

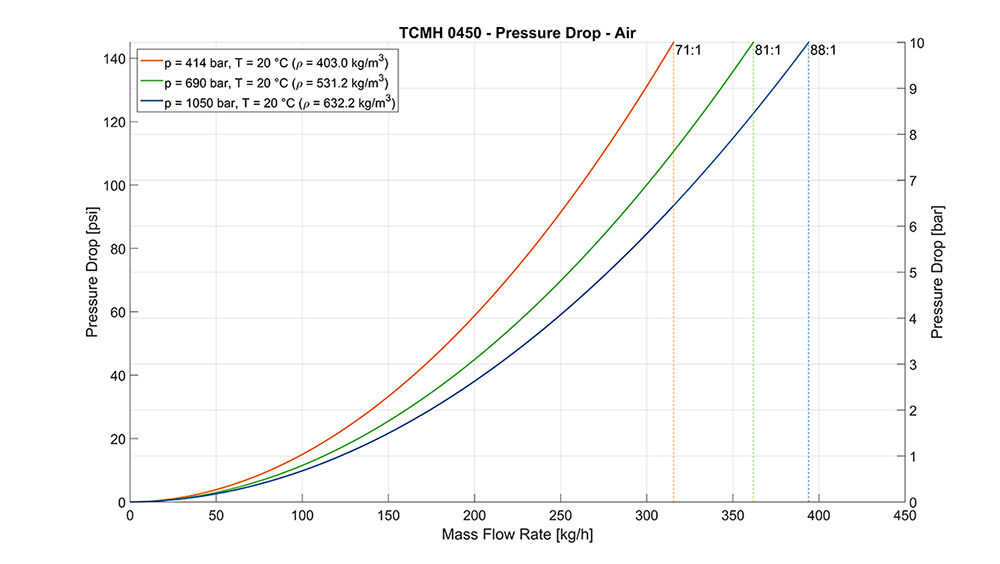

@ 20°C空氣，壓降10bar	394 kg/h @ 1050 bar, 14.5 lb/min @ 15,200 psi
	362 kg/h @ 690 bar, 13.3 lb/min @ 10,000 psi
	316 kg/h @ 414 bar, 11.6 lb/min @ 6000 psi

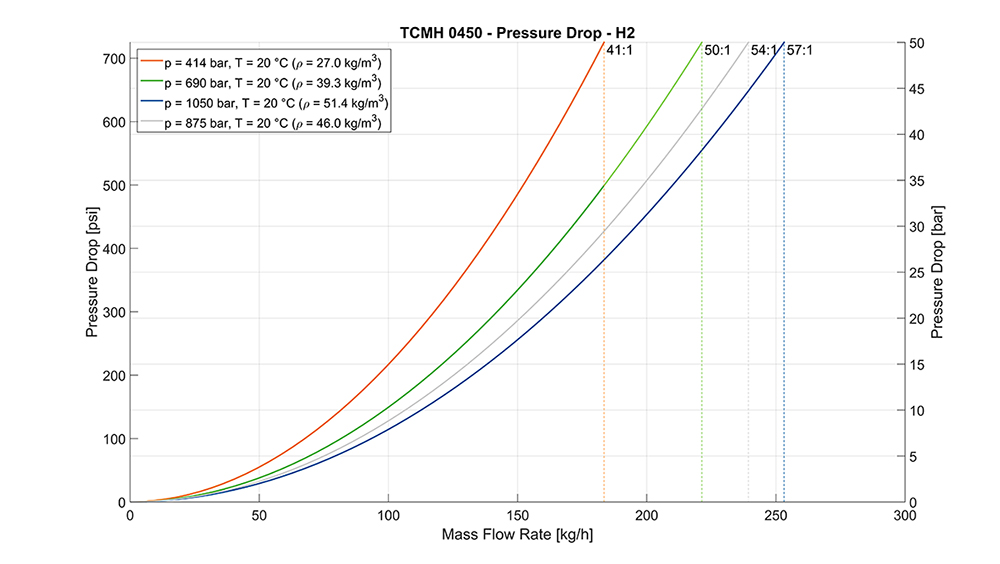

@ 20°C H2，壓降50 bar	254 kg/h @ 1050 bar, 9.30 lb/min @ 15,200 psi
	240 kg/h @ 875 bar, 8.80 lb/min @ 12,690 psi
	222 kg/h @ 690 bar, 8.15 lb/min @ 10,000 psi
	184 kg/h @ 414 bar, 6.75 lb/min @ 6000 psi
壓力
TCMH 0450-HC-SPPS (or -SPMS)	1050 bar, 15,200 psi
TCMH 0450-HC-SRPS (or -SRMS)	690 bar, 10,000 psi
TCMH 0450-HC-SSPS (or -SSMS)	414 bar, 6000 psi
	P (1.4404/AISI 316L) = NACE compliant, M (HP160) = not NACE compliant.
連接器	3/8” Autoclave (MP), 其他連接方式可選
精度
流量	±1 % of reading
質量重復性	±0.5 % of reading
零點穩定性	0.45 kg/h, 0.0165 lb/min
溫度	±1.8 °F ±0.5 % of reading, (±1 °C ±0.5 % of reading)
操作條件-流程	可提供客戶需要的特定的壓力補償曲線
介質溫度	-40 °F … +212 °F, (-40 °C … +100 °C)
流體	氣體
壓力對靈敏度的影響	0.0002 %/bar, 0.000014 %/psi
操作條件-環境
環境溫度	-40 °F … +158 °F, (-40 °C … +70 °C)
相對濕度	max. 95 %
材料
測量管	1.4404/AISI 316L or Sandvik Alloy HP160.
	1.4404/AISI 316L = NACE conform, HP160 = not NACE conform.
閥組	1.4435/AISI 316L
外殼	1.4404/AISI 316L
破裂的保護
安全膈膜	G1/2”
布線
信號電纜的連接	Push-Pull connector
三重Ex認證批準(Ex3)	With connector M23 (TCE) and with connector Lemo (TCM), x m cable length (TCC-06-xx).
防爆認證
ATEX (Ex)	Zone 1: Group IIC, T2…T4
ATEX (Exn)	Zone 2: II 3G Ex nA IIC, T2…T4 Gc
IECEx (Ex)	Zone 1: Group IIC, T2…T4
cCSAus (Ex1)	Class I, Division 1: Group A, B, C, D, T2…T4
	對于 cCSAus 電子測量部份只適用于鋁外殼
ATEX + IECEx + cCSAus三重認證	Zone1: Group IIC, T2…T4 and Class 1, Div. 1: Group A, B, C, D, T2…T4
	對于Ex3 電子測量部份只適用于鋁外殼
